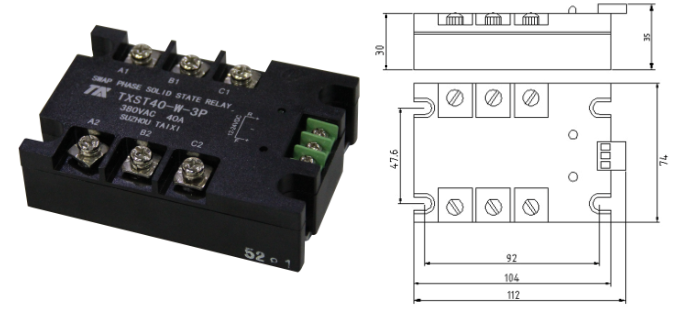

產品名稱： TXST40-W-3P系列三相電機正反轉固態模塊
發布日期： 2019/11/25
點擊數： 1397
產品詳情
臺矽三相固態電機正反轉控制模塊在輸入控制端設置邏輯正反互鎖電路，有效防止正反兩路可控硅同時導通造成相間短路，確保供電系統、電機及模塊本身的安全。輸出端與輸入控制端采用光電隔離，內部每一路可控硅內置RC吸收回路，無需外接，模塊有兩只LED發光管顯示電機旋轉方向。模塊內置380V上電保護電路，無浪涌沖擊，抗干擾能力強。產品穩定性高，接線簡單，使用方便。廣泛應用于工礦業自動化電機正反轉驅動領域。
電性能表：
|
型號 技術指標 |
TXST20-W-3P |
TXST40-W-3P |
TXST60-W-3P |
|
|
輸 出 參 數
|
最大負載電流 |
20A(RMS) |
40A(RMS) |
60A(RMS) |
|
負載電壓范圍 |
20-380V(RMS) |
20-380V(RMS) |
20-380V(RMS) |
|
|
浪涌電流 |
1000%負載電流 |
1000%負載電流 |
1000%負載電流 |
|
|
過零電壓 |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
|
|
通態壓降 |
＜1.5V(RMS) |
＜1.5V(RMS) |
＜1.5V(RMS) |
|
|
斷態漏電流 |
＜5mA(RMS) |
＜5mA(RMS) |
＜5mA(RMS) |
|
|
導通時間 |
＜10ms |
＜10ms |
＜10ms |
|
|
關斷時間 |
＜10ms |
＜10ms |
＜10ms |
|
|
絕緣電阻 |
＞109Ω |
＞109Ω |
＞109Ω |
|
|
絕緣電壓 |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
|
|
頻率范圍 |
47/63Hz |
47/63Hz |
47/63Hz |
|
|
輸 入 參 數 |
控制電壓范圍 |
12-24VDC |
12-24VDC |
12-24VDC |
|
輸入電流 |
10-60mADC |
10-60mADC |
10-60mADC |
|
|
臨界導通電壓 |
12VDC |
12VDC |
12VDC |
|
|
關斷電壓 |
3VDC |
3VDC |
3VDC |
|
